详情说明

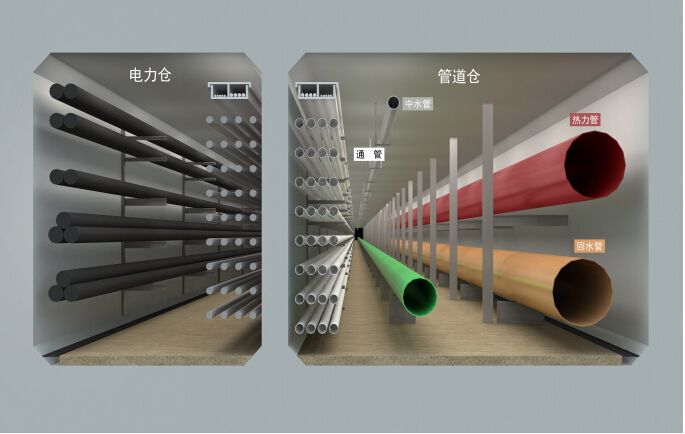

环境与设备监控系统建设依据运营管理方便、便于扩展、节约投资的原则进行设计。系统主要功能是采集管廊内

各区间的环境参数，如温度、湿度、氧含量、硫化氢含量、集水坑液位等，并根据环境信息，自动/手动启动相应的环

境控制设备并进行状态监测（如排水泵、排风机、照明等设备）。通过提升系统设备的防护水平、抗电磁干扰能力，

结合系统的智能化管理与运维，为管廊内各设备提供一个安全、可靠、稳定、高效的运行环境，并达到节能和环保

的相关管理要求。

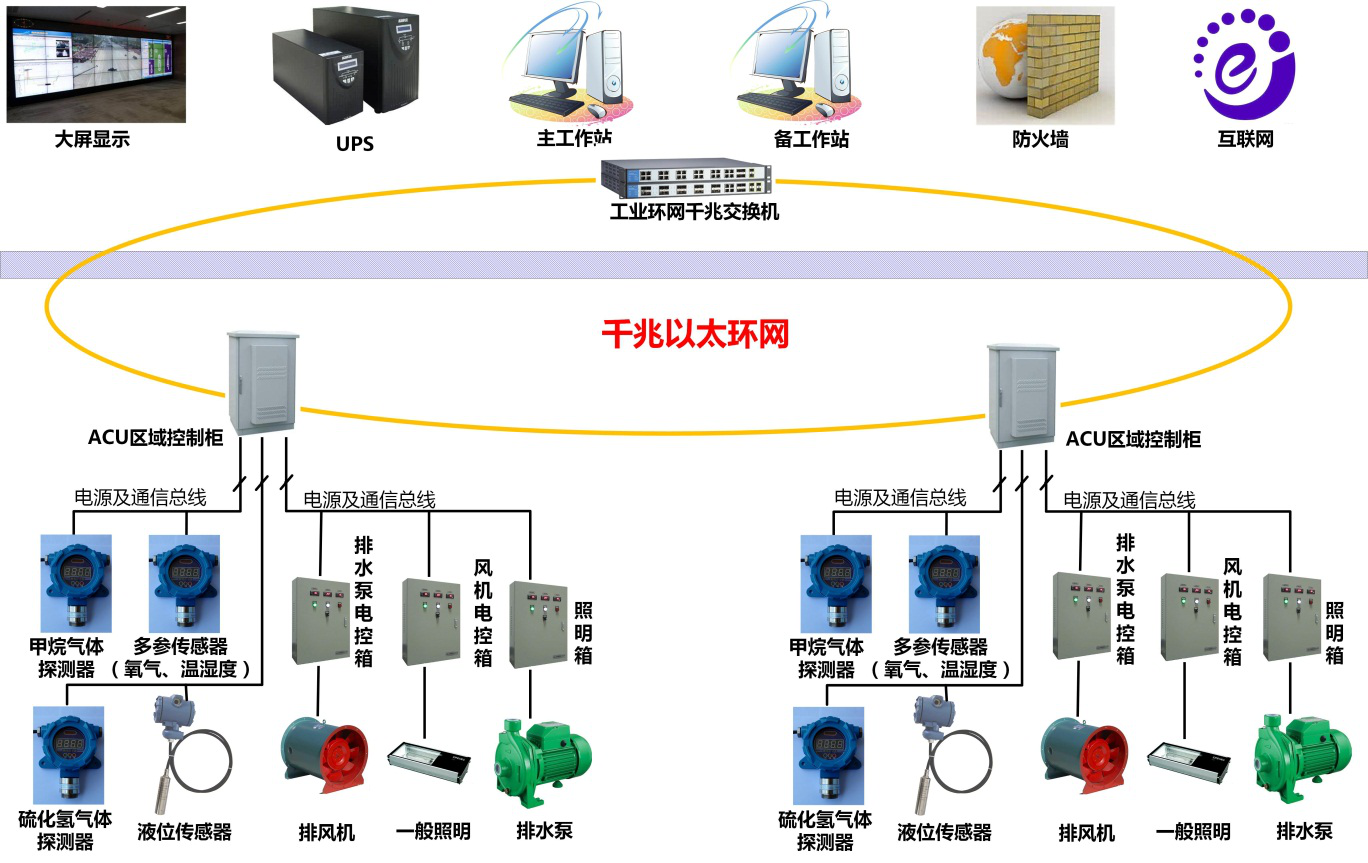

系统架构图

   系统采用三层结构设计：信息层、控制层和设备层。


    1、信息层：设备设于管廊控制中心或分控中心，包括工作站、工业以太网主干交换机、大屏显示、UPS等设备。

采用具有C/S结构的计算机局域网、网络形式采用100M/1000M以太网，数据服务器采用双机热备系统。


    2、控制层：由分散在各管廊内的ACU区域控制柜组成；通讯网络为环形结构的千兆以太网，采用以太网交换机

连接；现场检测仪表，现场运行设备的状态、控制信号等由屏蔽电缆通过总线接入ACU区域控制柜，由ACU区域控制柜

实现各种相关的逻辑控制关系、统计分析、数据采集等功能。


    3、设备层：由现场运行设备、检测仪表、成套控制箱组成；通讯网络为总线，采用标准现场总线及I/O连接，

可通过电控箱上的“就地/自动”选择开关切换实现设备的就地手动或远程自运操作。


    系统特点与优势：


     ♦现场检测仪表全数字化总线传输，不仅大幅减少施工线缆，还有效提高传输的抗干扰性；


     ♦系统产品采用通用化的模具、模块，充分考虑设备的性价比，节约工程投资，降低运营管理费用；


     ♦系统采用标准通信接口，采用标准的、开放的通信协议，向上向下无缝兼容；


     ♦针对管廊环境监测的应用特点，延长和提升现场仪表使用寿命和稳定性，降低运营中的运维工作量。


     产品列表：

            1、甲烷气体探测器

            2、氧气温湿度探测器

            3、硫化氢探测器

            4、水位探测器

            5、ACU区域控制器等
